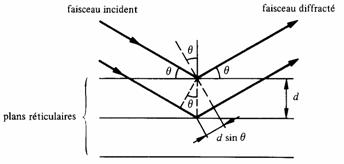

![]() Observation1.6 OBSERVATION DES STRUCTURES CRISTALLINES 1.6.1 Loi de Bragg Un faisceau de rayons X est diffracté par un ensemble de plans réticulaires à condition que les faisceaux émergeant de chaque plan soient en phase les uns avec les autres (fig 1.38).
Fig. 1.38 Cette condition s'exprime par la loi de Bragg 2 d sin θ = n λ (1.76)

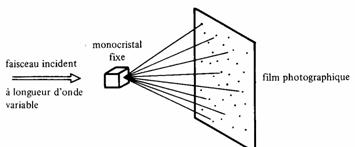

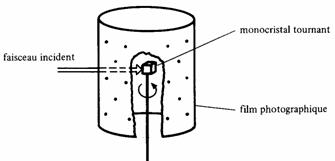

1.6.2 Méthodes d'observation Pour déterminer une structure, il est nécessaire d'observer une diffraction, or, a priori, il n'y a aucune raison pour que (1.76) soit satisfaite. Trois méthodes sont couramment utilisées pour obtenir une diffraction. Dans la méthode de Laue, principalement utilisée pour connaître l'orientation des axes cristallins dans les monocristaux, on utilise un faisceau à longueur d'onde variable (fig. 1.39). Comme la précédente, la méthode du cristal tournant est applicable avec les échantillons monocristallins. Elle consiste à mettre en rotation l'échantillon irradié par un faisceau à longueur d'onde fixe. A chaque tour, une diffraction se produit toutes les fois qu'un plan réticulaire se présente sous un angle adéquat. Fig. 1.39 Principe de la méthode de Laue. Fig. 1.40 Principe de la méthode du cristal tournant. La méthode des poudres utilise, comme son nom l'indique, un échantillon sous forme pulvérulente. Elle repose sur le principe de l'orientation aléatoire des petits monocristaux formant l'échantillon. Il s'en trouve toujours suffisamment qui sont orientés de manière à satisfaire (1.76) pour qu'une diffraction soit observable (fig. 1.41). Fig. 1.41 La diffraction des neutrons et plus rarement la diffraction d'électrons sont également utilisées ( 3.5.2)
|
